设备树？

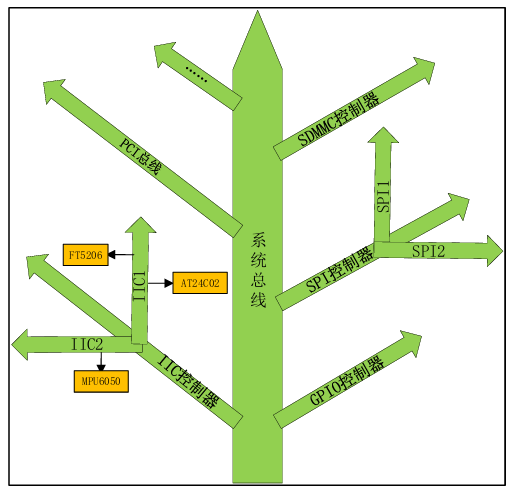

设备树(Device Tree)，将这个词分开就是“设备”和“树”，描述设备树的文件叫做DTS(Device Tree Source)，这个 DTS 文件采用树形结构描述板级设备，也就是开发板上的设备信息，比如CPU数量、 内存基地址、IIC接口上接了哪些设备、SPI接口上接了哪些设备等等，
DTS、DTB和DTC
DTS是设备树源码文件，DTB是将DTS编译以后得到的二进制文件，将.dts编译为.dtb需要用到DTC工具。
基于ARM架构的SOC有很多种，一种SOC可以制作出很多的板子，每个板子有对应的DTS文件，如何确定编译哪一个DTS文件，以RK3568为例，在
arch/arm64/boot/dts/rockchip/Makefile的Makefile文件下
# SPDX-License-Identifier: GPL-2.0
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr3-v10.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr3-v10-avb.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr3-v10-linux.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-mini-evb-ddr3-v11.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-mini-evb-ddr3-v11-avb.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr3-v11-linux.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr4-v10.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += px30-evb-ddr4-v10-linux.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-evb.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-evb-amic-v11.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-evb-amic-v13.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-evb-dmic-pdm-v11.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-evb-dmic-pdm-v13.dtb
dtb-$(CONFIG_ARCH_ROCKCHIP) += rk3308-roc-cc.dtb以看出，比如这个Makefile下有许多RK3326、RK3566、RK3568等不同的.dtb文件。如果我们使用RK3568新做了一个板子，只需要新建一个此板子对应的.dts文件，然后将对应的.dtb文件名添加到这个Makefile下，这样在编译设备树的时候就会将对应的.dts编译为二进制的.dtb文件
设备树语法
- .dtsi: 设备树的头文件扩展名, 一般.dtsi文件用于描述SOC的内部外设信息，比如CPU架构、主频、外设寄存器地址范围，比如UART、IIC等等
// 在dts源文件中， 可以使用include 引用头文件
#include "xxxx.dtsi"
#include "xxxx.h"- .dts: 设备树源文件
-
” / “: 根节点
-
node-name@unit-address: 节点名字@设备地址/寄存器首地址
通常会使用标签的形式和上述节点表示进行组合
cpu0:cpu@0引入label的目的就是为了方便访问节点，可以直接通过&label来访问这个节点，比如通过&cpu0就可以访问“cpu@f00”这个节点
- 属性: 每个节点都有不同属性，不同的属性又有不同的内容，属性都是键值对，值可以为空或任意的字节流
-
字符串: 例如compatible = “rockchip,rk3568”;
-
32位无符号整数: 例如 reg = <0>; 上述代码设置reg属性的值为0
也可以设置为一组数值reg = <0 0x123456 100>;
-
字符串列表: 属性值也可以为字符串列表，字符串和字符串之间采用“,”隔开 compatible = “rockchip,rk3568-evb ”, “rockchip,rk3568”;
标准属性
- compatible属性: 用于将设备和驱动绑定起来 （字符串类型）
"manufacturer,model"-
manufacturer: 厂商名
-
model: 驱动模块名称
支持多属性值例如
compatible = "ilitek,ili9881d", "simple-panel-dsi";首先使用第一个兼容值在linux内核查找，如果找不到用第二个兼容值查找
- model属性: 描述开发板的名字或者设备模块信息 (字符串类型)
model = "Rockchip rk3568 EVB DDR4 V10 Board";- status属性: 描述设备状态 (字符串类型)
| 值 | 描述 |
|---|---|
| “okay” | 设备可操作 |
| “disabled” | 表明设备当前是不可操作的，但是在未来可以变为可操作的，比如热插拔设备插入以后。至于disabled的具体含义还要看设备的绑定文档 |
| “fail” | 表明设备不可操作，设备检测到了一系列的错误，而且设备也不大可能变得可操作。 |
| “fail-sss” | 含义和“fail”相同，后面的sss部分是检测到的错误内容。 |
- #address-cells和#size-cells属性 （uint32 类型）
这两个属性可以用在任何拥有子节点的设备中，用于描述子节点的地址信息
- #address-cells: 决定了子节点reg属性中地址信息所占用的字长(32位)，
- #size-cells: 值决定了子节点reg属性中长度信息所占的字长(32位)
- reg属性：描述设备地址空间资源信息或者设备地址信息
reg = <address1 length1 address2 length2 address3 length3……>- address: 起始地址
- length: 地址长度
- ranges属性: 是一个地址映射/转换表,每个项目由子地址、父地址和地址空间长度这三部分组成
- child-bus-address：子总线地址空间的物理地址，由父节点的#address-cells确定此物理地址所占用的字长。
- parent-bus-address：父总线地址空间的物理地址，同样由父节点的#address-cells确定此物理地址所占用的字长
- length： 子地址空间的长度，由父节点的#size-cells确定此地址长度所占用的字长。
- name 属性：记录节点名字 （弃用）
- device_type 属性: 用于描述设备的 FCode (弃用)
向节点增加或修改内容
在实际的开发过程中，我们必不可少的会遇到更换硬件，比如IIC总线上挂载的MPU6050更换为fxls8471，因此我们需要在对应IIC这个节点挂载一个新的节点，例如我们使用IIC5
&i2c5:{
# 追加的内容
status = "okay";
clock-frequency = <400000>;
fxls8471@1e{
compatible = "fsl, fxls8471";
reg = <0x1e>;
};
};通常我们可以在 Linux源码目录/Documentation/devicetree/bindings下去查看如何给SOC添加设备节点
特殊节点
- aliases 子节点： 定义别名，方便查找节点
26 aliases {
27 i2c0 = &i2c0;
28 i2c1 = &i2c1;
29 i2c2 = &i2c2;
30 i2c3 = &i2c3;
......
44 dphy0 = &csi_dphy0;
45 dphy1 = &csi_dphy1;
46 };- chosen子节点: 为了uboot向Linux内核传递数据，重点是 bootargs 参数
OF 操作函数
设备都是以节点的形式“挂”到设备树上的，因此要想获取这个设备的其他属性信息，必须先获取到这个设备的节点。
struct device_node {
const char *name; // 节点名称
phandle phandle;
const char *full_name; // 节点全名称
struct fwnode_handle fwnode;
struct property *properties; // 属性
struct property *deadprops; /* removed properties */
struct device_node *parent; // 父节点
struct device_node *child; // 子节点
struct device_node *sibling;
#if defined(CONFIG_OF_KOBJ)
struct kobject kobj;
#endif
unsigned long _flags;
void *data;
#if defined(CONFIG_SPARC)
unsigned int unique_id;
struct of_irq_controller *irq_trans;
#endif
};查找节点
- of_find_node_by_name 函数
struct device_node *of_find_node_by_name(struct device_node *from,
const char *name);- from：开始查找的节点，如果为NULL表示从根节点开始查找整 个设备树。
- name：要查找的节点名字。
- 返回值：找到的节点，如果为NULL表示查找失败。
- of_find_node_by_type函数
struct device_node *of_find_node_by_type(struct device_node *from, const char *type)- from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
- type：要查找的节点对应的type字符串，也就是device_type属性值。
- 返回值：找到的节点，如果为NULL表示查找失败。
- of_find_compatible_node函数
struct device_node *of_find_compatible_node(struct device_node *from,
const char *type,
const char *compat)- from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
- type：要查找的节点对应的type字符串，也就是device_type属性值，可以为NULL，表示忽略掉device_type 属性。
- compat：要查找的节点所对应的compatible属性列表。
- 返回值：找到的节点，如果为NULL表示查找失败。
- of_find_matching_node_and_match函数
struct device_node *of_find_matching_node_and_match(struct device_node *from,
const struct of_device_id *matches,
const struct of_device_id **match) - from：开始查找的节点，如果为NULL表示从根节点开始查找整个设备树。
- matches：of_device_id 匹配表，也就是在此匹配表里面查找节点。
- match：找到的匹配的of_device_id。
- 返回值：找到的节点，如果为NULL表示查找失败
- of_find_node_by_path 函数
of_find_node_by_path 函数通过路径来查找指定的节点，函数原型如下：
inline struct device_node *of_find_node_by_path(const char *path)- path：带有全路径的节点名，可以使用节点的别名，比如“/backlight”就是backlight这个节点的全路径。
- 返回值：找到的节点，如果为NULL表示查找失败。
查找父/子节点的OF函数
Linux 内核提供了几个查找节点对应的父节点或子节点的OF函数，我们依次来看一下。
- of_get_parent 函数
of_get_parent 函数用于获取指定节点的父节点，函数原型如下：
struct device_node *of_get_parent(const struct device_node *node)- node：要查找父节点的节点。
- 返回值：找到的父节点，如果没有父节点则返回NULL。
- of_get_next_child 函数
of_get_next_child 函数用于迭代查找节点的子节点，函数原型如下：
struct device_node *of_get_next_child(const struct device_node *node,
struct device_node *prev)- node：父节点。
- prev：前一个子节点，也就是从哪一个子节点开始迭代查找下一个子节点。可以设置为NULL，表示从第一个子节点开始。
- 返回值：找到的下一个子节点，如果没有下一个子节点则返回NULL。
提取属性值的OF函数
节点的属性信息里面保存了驱动所需要的内容，因此对于属性值的提取非常重要。
- of_find_property 函数
of_find_property 函数用于查找指定的属性，函数原型如下：
struct property *of_find_property(const struct device_node *np,
const char *name,
int *lenp)- np：设备节点。
- name：属性名字。
- lenp：属性值的字节数。
- 返回值：找到的属性，如果没有找到则返回NULL。
- of_property_count_elems_of_size 函数
of_property_count_elems_of_size 函数用于获取属性中元素的数量，比如reg属性值是一个数组，那么使用此函数可以获取到这个数组的大小，函数原型如下：
int of_property_count_elems_of_size(const struct device_node *np,
const char *propname,
int elem_size)- np：设备节点。
- propname：需要统计元素数量的属性名字。
- elem_size：元素长度。
- 返回值：得到的属性元素数量，负值表示失败。
- of_property_read_u32_index 函数
of_property_read_u32_index 函数用于从属性中获取指定标号的u32类型数据值，函数原型如下：
int of_property_read_u32_index(const struct device_node *np,
const char *propname,
u32 index,
u32 *out_value)- np：设备节点。
- propname：要读取的属性名字。
- index：要读取的值标号。
- out_value：读取到的值。
- 返回值：0表示读取成功，负值表示读取失败。-EINVAL表示属性不存在，-ENODATA表示没有要读取的数据，-EOVERFLOW表示属性值列表太小。
- of_property_read_u8_array、of_property_read_u16_array、of_property_read_u32_array、of_property_read_u64_array 函数
这4个函数分别用于读取属性中的u8、u16、u32和u64类型数组数据，函数原型如下：
int of_property_read_u8_array(const struct device_node *np,
const char *propname,
u8 *out_values,
size_t sz)
int of_property_read_u16_array(const struct device_node *np,
const char *propname,
u16 *out_values,
size_t sz)
int of_property_read_u32_array(const struct device_node *np,
const char *propname,
u32 *out_values,
size_t sz)
int of_property_read_u64_array(const struct device_node *np,
const char *propname,
u64 *out_values,
size_t sz)- np：设备节点。
- propname：要读取的属性名字。
- out_values：读取到的数组值。
- sz：要读取的数组元素数量。
- 返回值：0表示读取成功，负值表示读取失败。-EINVAL表示属性不存在，-ENODATA表示没有要读取的数据，-EOVERFLOW表示属性值列表太小。
- of_property_read_u8、of_property_read_u16、of_property_read_u32、of_property_read_u64 函数
这4个函数用于读取只有一个整型值的属性，函数原型如下：
int of_property_read_u8(const struct device_node *np,
const char *propname,
u8 *out_value)
int of_property_read_u16(const struct device_node *np,
const char *propname,
u16 *out_value)
int of_property_read_u32(const struct device_node *np,
const char *propname,
u32 *out_value)
int of_property_read_u64(const struct device_node *np,
const char *propname,
u64 *out_value)- np：设备节点。
- propname：要读取的属性名字。
- out_value：读取到的属性值。
- 返回值：0表示读取成功，负值表示读取失败。
- of_property_read_string 函数
of_property_read_string 函数用于读取属性中的字符串值，函数原型如下：
int of_property_read_string(struct device_node *np,
const char *propname,
const char **out_string)- np：设备节点。
- propname：要读取的属性名字。
- out_string：读取到的字符串。
- 返回值：0表示读取成功，负值表示读取失败。
- of_n_addr_cells 函数
of_n_addr_cells 函数用于获取#address-cells属性值，函数原型如下：
int of_n_addr_cells(struct device_node *np)- np：设备节点。
- 返回值：获取到的#address-cells属性值。
- of_n_size_cells 函数
of_n_size_cells 函数用于获取#size-cells属性值，函数原型如下：
int of_n_size_cells(struct device_node *np)- np：设备节点。
- 返回值：获取到的#size-cells属性值。
其他常用的OF函数
- of_device_is_compatible 函数
of_device_is_compatible 函数用于查看节点的compatible属性是否包含name指定的字符串，函数原型如下：
int of_device_is_compatible(const struct device_node *device,
const char *name)- device：设备节点。
- name：要查看的字符串。
- 返回值：0表示节点的compatible属性中不包含name指定的字符串，正数表示包含。
- of_get_address 函数
of_get_address 函数用于获取地址相关属性，主要是reg或者assigned-addresses属性，函数原型如下：
const __be32 *of_get_address(struct device_node *dev,
int index,
u64 *size,
unsigned int *flags)- dev：设备节点。
- index：要读取的地址标号。
- size：地址长度。
- flags：参数标志。
- 返回值：读取到的地址数据首地址，返回NULL表示读取失败。
- of_translate_address 函数
of_translate_address 函数负责将从设备树读取到的物理地址转换为总线地址，函数原型如下：
u64 of_translate_address(struct device_node *dev,
const __be32 *addr)- dev：设备节点。
- addr：要转换的地址。
- 返回值：得到的地址，如果为OF_BAD_ADDR表示转换失败。
- of_address_to_resource 函数
of_address_to_resource 函数用于提取reg属性中的地址信息，并将其转换为resource结构体类型，函数原型如下：
int of_address_to_resource(struct device_node *dev,
int index,
struct resource *r)- dev：设备节点。
- index：地址资源标号。
- r：得到的resource类型资源值。
- 返回值：0表示成功，负值表示失败。
- of_iomap 函数
of_iomap 函数用于直接内存映射，可以通过index参数指定reg属性中需要完成映射的地址段，函数原型如下：
void __iomem *of_iomap(struct device_node *np,
int index)- np：设备节点。
- index：reg属性中要完成内存映射的段，如果reg属性只有一段则index设置为0。
- 返回值：经过内存映射后的虚拟内存首地址，返回NULL表示内存映射失败。
